Развёртывание L2TP-сервера с IPSec / PSK

()

Некоторое время назад был рассмотрен простой OpenVPN-сервер, который позволял обеспечить защиту трафика при использовании небезопасных соединений с интернет. При всей простоте у OpenVPN есть один недостаток: необходимость установки дополнительного ПО на клиентские машины.

Для большинства популярных устройств (на Windows, Android и iOS) от этого недостатка свободен протокол L2TP. По умолчанию L2TP не использует шифрование, однако его можно использовать в связке с IPSec, инициализируемым с помощью PSK (Pre-shared Key - дополнительный ключ). Далее будет показано как можно быстро настроить IPSec L2TP-сервер с PSK на Ubuntu.

Для начала берём недорогую VPS с Ubuntu 16.04 и сразу устанавливаем на неё неободимые пакеты. Нам понадобятся:

  • strongswan: для управления IPSec;
  • xl2tpd: демон, который будет обслуживать L2TP-соединения;
  • iptables-persistent: для управления правилами пакетного фильтра (файрволла);
  • denyhosts: для защиты SSH от перебора пароля;

Устанавливаем:

apt-get install strongswan xl2tpd iptables-persistent denyhosts

Следующим шагом придумываем ключ для шифрования IPSec, например "Sup3rP4ss", и приведём файл "/etc/ipsec.secrets" к виду:

%any %any : PSK "Sup3rP4ss"

Далее открываем файл "/etc/ipsec.conf", удаляем всё его содержимое и заносим в него следующее:

config setup
        virtual_private=%v4:10.0.0.0/8,%v4:192.168.0.0/16,%v4:172.16.0.0/12
        nat_traversal=yes
        protostack=netkey

conn l2tpvpn
        type=transport
        authby=secret
        pfs=no
        rekey=no
        keyingtries=1
        left=%any
        leftprotoport=udp/l2tp
        leftid=@l2tpvpnserver
        right=%any
        rightprotoport=udp/%any
        auto=add

На этом настройка IPSec закончена. Остаётся перезапустить обслуживающий IPSec демон strongswan:

service strongswan restart

Приступаем к настройке xl2tpd. Основная часть его настроек находится в файле "/etc/xl2tpd/xl2tpd.conf", который нужно привести к виду:

[global]
port = 1701
access control = no
ipsec saref = yes
force userspace = yes

; Файл с логинами и паролями
auth file = /etc/ppp/chap-secrets

[lns default]
; Диапазон адресов, динамически выдаваемых клиентам
; Мы ограничимся подсетью 172.28.253.64/26
; Первую её часть оставим под статически привязанные к логинам адреса
; А вторая - динамический пул
ip range = 172.28.253.96-172.28.253.126

; IP-адрес на стороне сервера
local ip = 172.28.253.65

; Это имя используется в качестве ipparam при поиске логинов и паролей в auth file
name = l2tpserver

; Файл с дополнительными опциями для ppp
pppoptfile = /etc/ppp/options.xl2tpd

flow bit = yes
exclusive = no
hidden bit = no
length bit = yes
require authentication = yes
require chap = yes
refuse pap = yes

Следующим на очереди у нас идёт файл "/etc/ppp/options.xl2tpd" В нём описываются дополнительные опции ppp. В нашем случае он будет иметь вид:

noccp
auth
crtscts
mtu 1410
mru 1410
nodefaultroute
lock
noproxyarp
silent
modem
asyncmap 0
hide-password
require-mschap-v2
ms-dns 8.8.8.8
ms-dns 8.8.4.4

На этом настройка xl2tpd заканчивается. Перезапускаем процесс:

service xl2tpd restart

Приступаем к настройке пакетного фильтра (файрволла). Для удобства создадим скрипт "firewall.sh", в котором опишем все необходимые нам правила:

#!/bin/bash

# Внешний интерфейс сервера
IF_EXT="ens3"

# Внутренние интерфейсы (обслуживающие ВПН-клиентов)
IF_INT="ppp+"

# Сеть, адреса из которой будут получать ВПН-клиенты
NET_INT="172.28.253.64/26"

# Сбрасываем все правила
iptables -F
iptables -F -t nat

# Устанавливаем политики по умолчанию
iptables -P INPUT DROP
iptables -P OUTPUT ACCEPT
iptables -P FORWARD DROP

# Разрешаем весь трафик на петлевом интерфейсе
iptables -A INPUT -i lo -j ACCEPT

# Разрешаем всё для ВПН-клиентов
iptables -A INPUT -i ${IF_INT} -s ${NET_INT} -j ACCEPT


# Разрешаем входящие соединения к L2TP
# Но только с шифрованием!
iptables -A INPUT -p udp -m policy --dir in --pol ipsec -m udp --dport 1701 -j ACCEPT

# Разрешаем IPSec
iptables -A INPUT -p esp -j ACCEPT
iptables -A INPUT -p ah -j ACCEPT
iptables -A INPUT -p udp --dport 500 -j ACCEPT
iptables -A INPUT -p udp --dport 4500 -j ACCEPT

# Разрешаем доступ к серверу по SSH
iptables -A INPUT -m tcp -p tcp --dport 22 -j ACCEPT


# Разрешаем входящие ответы на исходящие соединения
iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT

# NAT для локальной сети (ВПН-клиентов)
iptables -t nat -A POSTROUTING -s ${NET_INT} -j MASQUERADE -o ${IF_EXT}
iptables -A FORWARD -i ${IF_INT} -o ${IF_EXT} -s ${NET_INT} -j ACCEPT
iptables -A FORWARD -i ${IF_EXT} -o ${IF_INT} -d ${NET_INT} -m state --state RELATED,ESTABLISHED -j ACCEPT

Применяем правила и сохраняем их для автоматической загрузки при старте системы:

bash firewall.sh
netfilter-persistent save

Ещё надо включить саму возможность пересылки пакетов между интерфейсами. Делается это в файле "/etc/sysctl.conf" добавлением (или раскомментированием) строки:

net.ipv4.ip_forward=1

Чтобы эти изменения вступили в силу до перезагрузки нужно выполнить:

sysctl -p /etc/sysctl.conf

Остаётся обезопасить SSH от попыток перебора пароля и можно заводить пользователей. За это отвечает сервис "denyhosts", который блокирует IP-адреса, с которых идёт перебор паролей. В целом конфигурация по умолчанию (находится в файле "/etc/denyhosts.conf") нас вполне устроит. Единственный момент который стоит поправить: по умолчанию адреса блокируются навсегда. Лучше всё-таки их удалять из чёрного списка через несколько дней после блокировки:

PURGE_DENY = 3d

И перезапускаем сервис:

service denyhosts restart

Теперь можно заводить пользователей нашего VPN-сервера. Для этого нужно открыть в текстовом редакторе файл "/etc/ppp/chap-secrets" и добавлять примерно такие строки:

# "логин" имя_сервиса(ipparam) "пароль" "IP-клиента(опционально)"
# Пользователь с постоянным IP-адресом:
"user1"    l2tpserver    "D4dLMy44gc"    "172.28.253.67"
# Пользователь, получающий динамический адрес
"user2"    l2tpserver    "HPg0dBZRxv"

На этом настройка сервера заканчивается и можно переходить к настройке клиентских устройств. На Android 7.0 нужно зайти в настройки VPN, выбрать пункт "добавить" и добавить соединение, указав тип соединения "L2TP/IPSec PSK", в качестве сервера указать IP-адрес нашей VPS, в качестве общего ключа IPsec - выбранную ранее ключевую фразу. Имя соединения - произвольное. Создав соединение сразу можно подключаться (потребуется ввести логин и пароль).

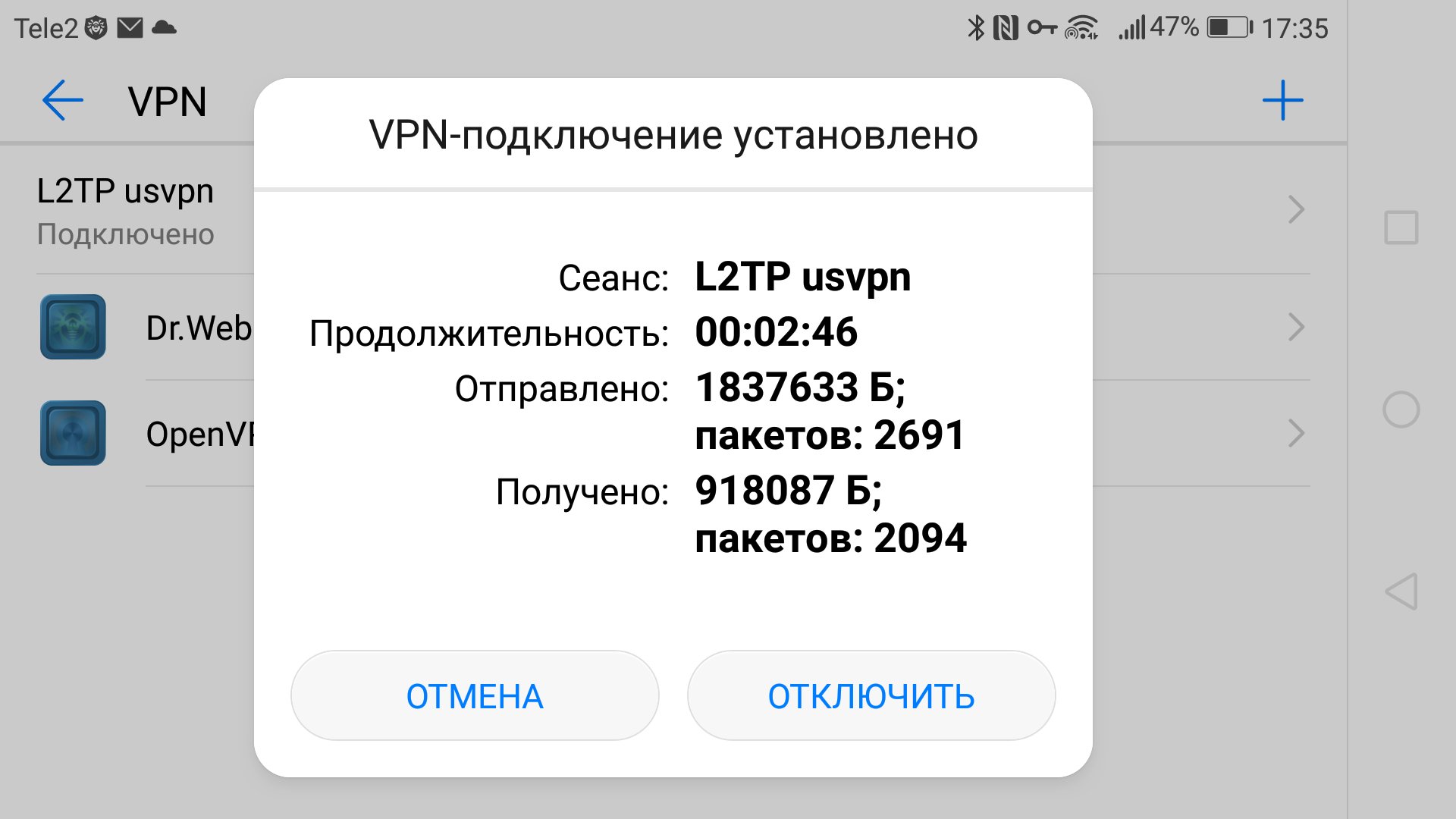

L2TP IPSec / PSK соединение на Android

Следует помнить что на Android для использования штатного (встроенного в систему) VPN-клиента необходимо предварительно настроить блокировку экрана с помощью пароля, пин-кода, графического ключ, отпечатка пальца или какого-ещё доступного на вашем устройстве способа.

На Windows 10 настройки находятся в панели параметров: "Настройки сети", "VPN". Поля заполняются полностью аналогично Android. После чего так же можно сразу выполнять подключение.

L2TP IPSec / PSK соединение на Windows 10

На этом всё. Приятной работы!
