Zyxel Keenetic и MRTG

()

Роутеры семейства Zyxel Keenetic являются популярным решением как для дома, так и небольшого офиса (SOHO), так как отличаются широким функционалом и надёжностью. Весьма популярным сценарием является использование роутера совместно с 4G-модемом (например в частном секторе или в промзоне, где нет возможности провести проводной интернет).

В последнем случае актуальной становится задача наблюдения за использованием интернет-канала, так как безлимитные тарифы у мобильных операторов дороги и переплата за лишние (неиспользуемые) мегабиты может быть существенной.

Для оценки использования интернет-канала удобно использовать MRTG, который можно развернуть на домашнем медиа-сервере или офисном файловом сервере. Далее будет показан пример настройки MRTG для мониторинга загрузки внешнего сетевого интерфейса на роутере семейства Zyxel Keenetic.

Начальные условия: роутер Zyxel Keenetic III, имеющий адрес в локальной сети 192.168.12.1 и домашний медиа-сервер с адресом 192.168.12.253. К роутеру подключен 4G-модем (Huawei E3272 или Yota 4G).

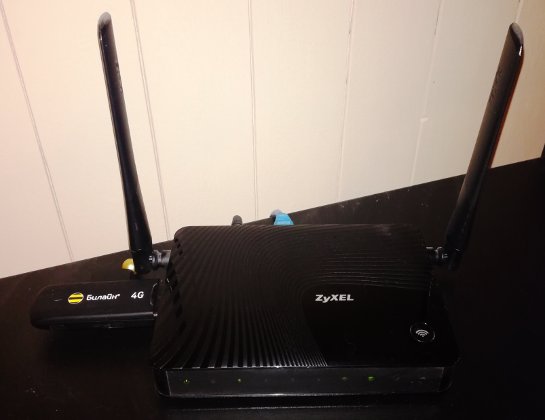

Zyxel Keenetic III с 4G-модемом Huawei E3272

Для начала нужно установить и настроить SNMP-сервер на роутер. Для этого надо зайти в веб-интерфейс роутера, выбрать раздел «Система» -> «Обновление» -> «Показать компоненты», найти там «Сервер SNMP», поставить напротив него галочку и нажать кнопку «Установить». После установки нужно подключиться к роутеру с помощью telnet и последовательно выполнить команды:

# Указываем community
snmp community public

# Включаем сервис
service snmp

# Сохраняем конфигурацию роутера
system configuration save

Более подробно о настройке SNMP-сервера на роутерах Zyxel Keenetic можно прочитать в официальном руководстве.

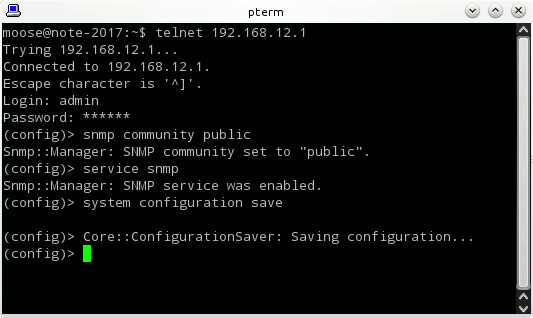

Настройка SNMP-сервера на Zyxel Keenetic

Переходим к настройке MRTG. Если используется модем Huawei E3272 или подобные то нужно добавить в конфигурацию MRTG строки:

Target[internet_home_zyxel]: #CdcEthernet0:public@192.168.12.1:
MaxBytes[internet_home_zyxel]: 393216
AbsMax[internet_home_zyxel]: 13107200
Title[internet_home_zyxel]: 4G internet
PageTop[internet_home_zyxel]: <h1>4G Internet</h1>

Для модема Yota 4G конфигурация будет иметь вид:

Target[internet_home_zyxel]: #YotaOne0:public@192.168.12.1:
MaxBytes[internet_home_zyxel]: 393216
AbsMax[internet_home_zyxel]: 13107200
Title[internet_home_zyxel]: 4G internet
PageTop[internet_home_zyxel]: <h1>4G Internet</h1>

В MaxBytes полезно вписать ту скорость (в байтах в секунду), которую вы ожидаете увидеть. Тогда на графике сразу будет видно превышаете вы её или нет. Соответственно через некоторое время можно будет сделать вывод: можно ли сменить тариф на более дешёвый или нет. У автора этих строк график выгляди вот так:

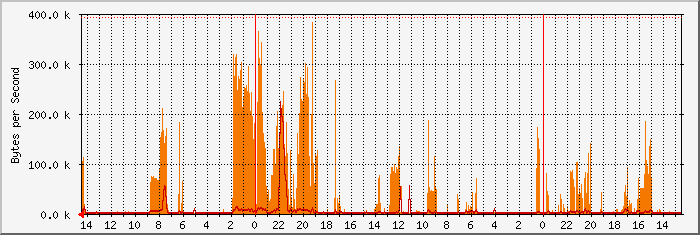

MRTG график использования 4G-интернета

Как видно из графика даже в пиках не занимается полоса более 3 мбит/с, из чего можно сделать вывод что тариф в 4 мбит/с, используемый автором, является вполне достаточным.

На этом всё. Приятной работы!

Ключевые слова: zyxel keenetic, mrtg, 4g, yota, e3272, snmp, usb modem.

Подписаться на обновления: RSS-лента Telegram канал Twitter

Комментарии:

Anonymous 2018-02-06 22:41:30 (#)

MRTG может показывать какие хосты сколько израсходовали трафика?

MooSE 2018-02-06 23:10:12 (#)

MRTG может показывать какие хосты сколько израсходовали трафика?

К сожалению нет. MRTG умеет только рисовать графики. Хотя если найти счётчики для отдельных юзеров то наверное можно было бы графики по юзерам нарисовать. Но сейчас выполнил у себя:
snmpwalk -v 1 -c public 192.168.12.1

И не увидел в ответе ничего подходящего.
